多工位锻造模具Multi-station Forging Die
多工位锻造模具结构

多工位锻造模具

三工位模芯布置,导柱导套导向,按压机吨位与锻件图定制

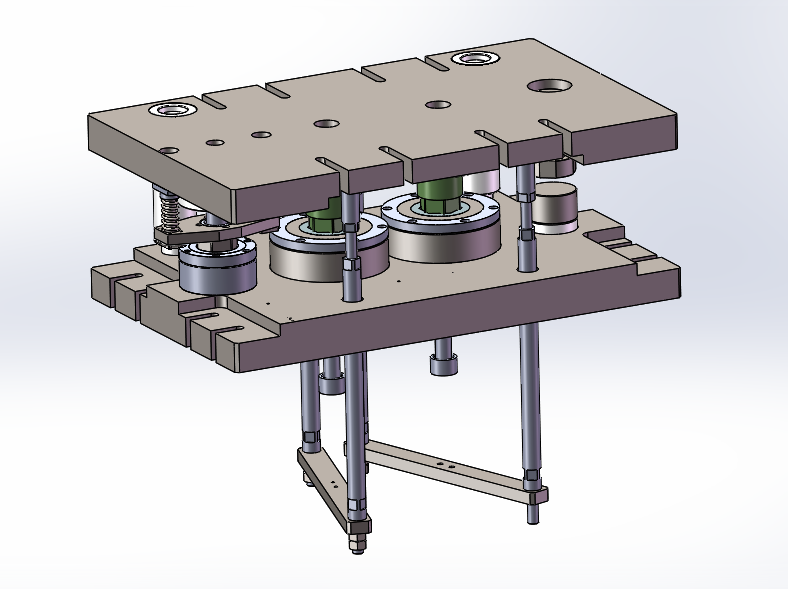

多工位锻造模具结构示意

产品概述

多工位锻造模具为轴承套圈、螺母、齿轮等产品的多工位自动化锻造设计、制造。模具在一副模架上布置多个工位,与冲床/压力机及锻压机械手配套,使坯料在一次装夹中依次完成微扁、成型、切底、冲孔、整径等工序,减少重复加热与人工转序。

结构组成

部件作用
上模座/下模座安装各工位模芯与镶块,承受锻造载荷并保证模具刚性
导柱导套保证上下模对中导向,提高锻件同轴度与模具寿命
多工位模芯/镶块按微扁、成型、切底、冲孔等工序布置,可单独更换
压料/退料板压紧坯料并辅助锻件脱模
顶出机构把锻件从模腔内顶出,便于机械手取件

技术特点

  • 按产品工艺排布多个工位,一副模具完成多道锻造工序
  • 模芯与镶块可单独更换,降低模具维护与换件成本
  • 与锻压机械手配套使用,实现工序间自动转序
  • 导向与顶出结构配合,保证锻件尺寸一致性与脱模顺畅
  • 按压机吨位、模具中心距与锻件图设计制造,可与现有机床配套

适用产品

  • 轴承套圈(内圈、外圈)类锻件
  • 螺母、齿轮等产品的多工位自动化锻造

说明

  • 模具为定制件,需提供锻件图纸、坯料材料及压机参数
  • 可按客户现有冲床、压力机的装模空间与工位间距设计模具结构
