锻压机械手

  • 产品名称: 三轴步进梁锻压机械手
  • 适合产品:
  • 适合机床:
  • 机床要求:
  • 适合工艺:
  • 机械手配置:
  • 生产效率:

询价

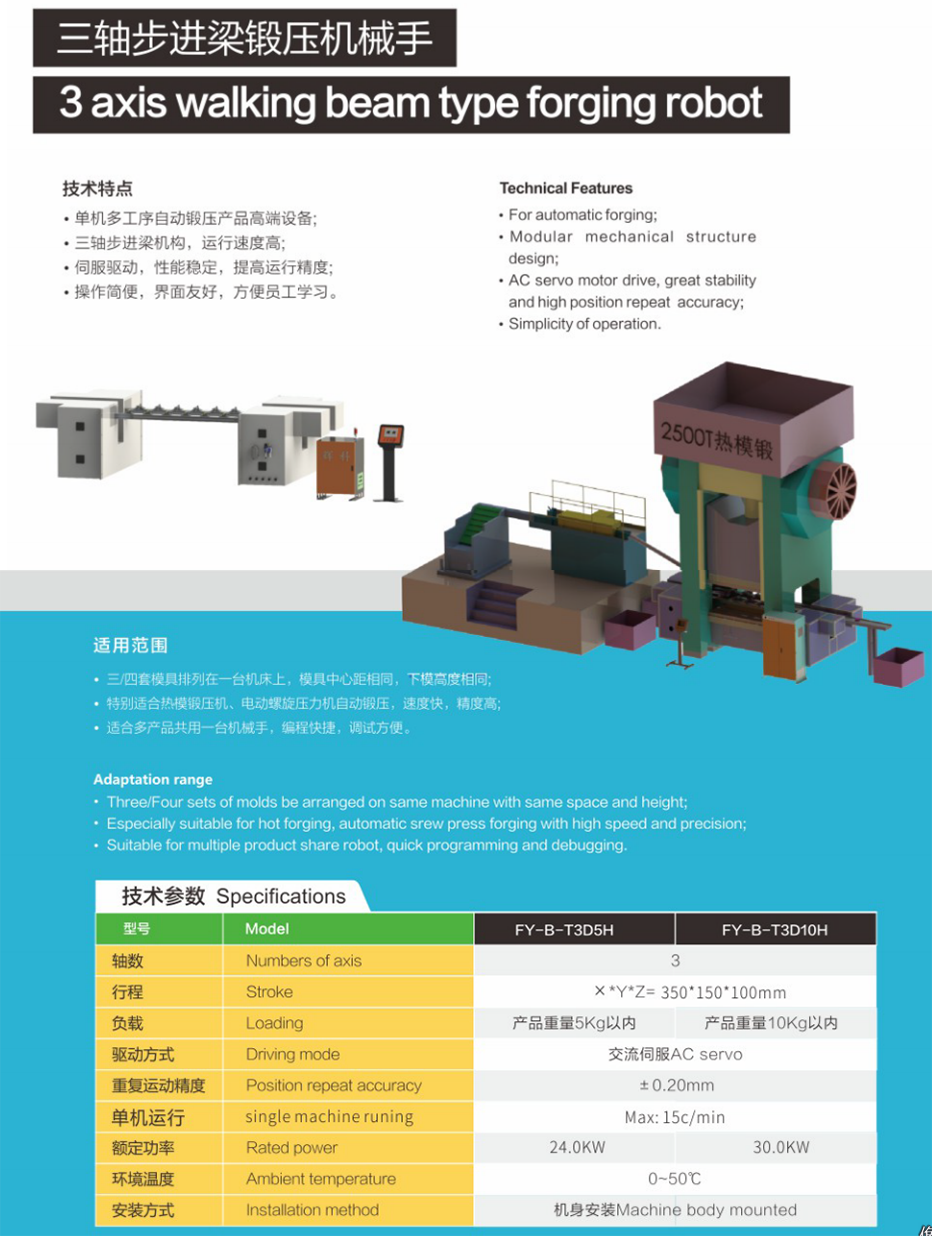

三轴步进梁锻压机械手3 axis walking beam type forging robot
三轴步进梁锻压机械手整线布置

整线布置

三/四套模具排列于同一台机床,机械手跨工位取放

三轴步进梁机械手配 2500T 热模锻压力机

与热模锻压力机配套

2500T 热模锻压机自动锻造单元

产品概述

三轴步进梁锻压机械手用于单机多工序自动锻压,采用三轴步进梁机构与交流伺服驱动,可在同一台压力机的多套模具之间完成坯料的取放与转序,适用于热模锻压力机、电动螺旋压力机的自动锻造生产。

技术特点

  • 单机多工序自动锻压产品的高端设备
  • 三轴步进梁机构,运行速度高
  • 伺服驱动,性能稳定,提高运行精度
  • 操作简便,界面友好,方便员工学习
  • 模块化机械结构设计,便于维护与扩展

技术参数

项目参数项FY-B-T3D5HFY-B-T3D10H
轴数Numbers of axis33
行程StrokeX*Y*Z=350*150*100mm
负载Loading产品重量 5Kg 以内产品重量 10Kg 以内
驱动方式Driving mode交流伺服 AC servo
重复运动精度Position repeat accuracy±0.20mm
单机运行Single machine runingMax: 15c/min
额定功率Rated power24.0KW30.0KW
环境温度Ambient temperature0—50℃
安装方式Installation method机身安装 Machine body mounted

适用范围

  • 三/四套模具排列在一台机床上,模具中心距相同、下模高度相同
  • 特别适合热模锻压机、电动螺旋压力机自动锻压,速度快、精度高
  • 适合多产品共用一台机械手,编程快捷,调试方便

说明

  • 机械手通过机身安装方式与压力机连接,随机床行程与模具工位布置确定规格
  • 具体配置需依据锻件图纸、压机吨位与生产节拍确定,可提供成套方案设计
