锻压机械手

  • 产品名称: 两轴连杆冲压机械手
  • 适合产品:
  • 适合机床:
  • 机床要求:
  • 适合工艺:
  • 机械手配置:
  • 生产效率:

询价

两轴连杆冲压机械手2 Axis Connecting Rod Stamping Robot
两轴连杆冲压机械手配套自动上料装置

自动上料装置

片料上料、自动送料

两轴连杆冲压机械手双冲床联机冲压

双冲床冲压主机

单机多工序/多机联机

两轴连杆冲压机械手自动接料装置

自动接料装置

出料转序,衔接下工序

两轴连杆冲压机械手自动冲压生产线组合
单冲床多工序冲压(机械手直线运动,主机与辅机分别安装在机床两侧)
多冲床联机冲压(机械手主机与辅机分别安装在冲床两侧)
多产品共用一条自动冲压生产线(编程快捷,调试方便)

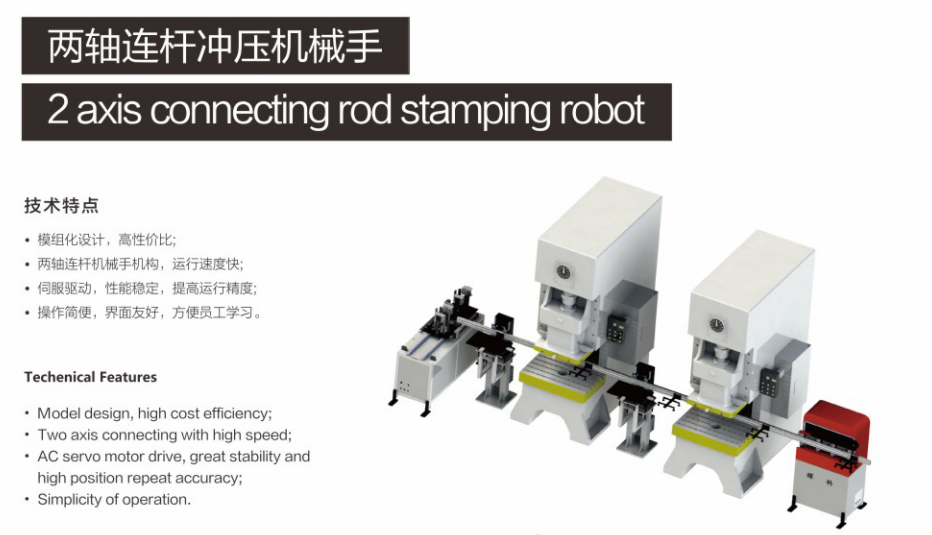

两轴连杆冲压机械手与冲床组成的自动冲压生产线

产品概述

两轴连杆冲压机械手(2 Axis Connecting Rod Stamping Robot)以两轴连杆机构为核心,机械手沿直线运动,主机与辅机分别安装在机床两侧,完成冲压工序之间的自动上料、取件与转序;可与冲床组成单机多工序冲压或多机联机的自动冲压生产线,替代人工完成重复、高频的上下料作业。

技术特点

  • 模组化设计,结构紧凑,高性价比
  • 两轴连杆机械手机构,运行速度快
  • 交流伺服驱动,性能稳定,提高运行精度
  • 操作简便,界面友好,方便员工学习
  • 单冲床多工序冲压,机械手直线运动,主机与辅机分别安装在机床两侧
  • 多冲床联机冲压,机械手主机与辅机分别安装在冲床两侧
  • 适合多产品共用一条自动冲压生产线,编程快捷,调试方便

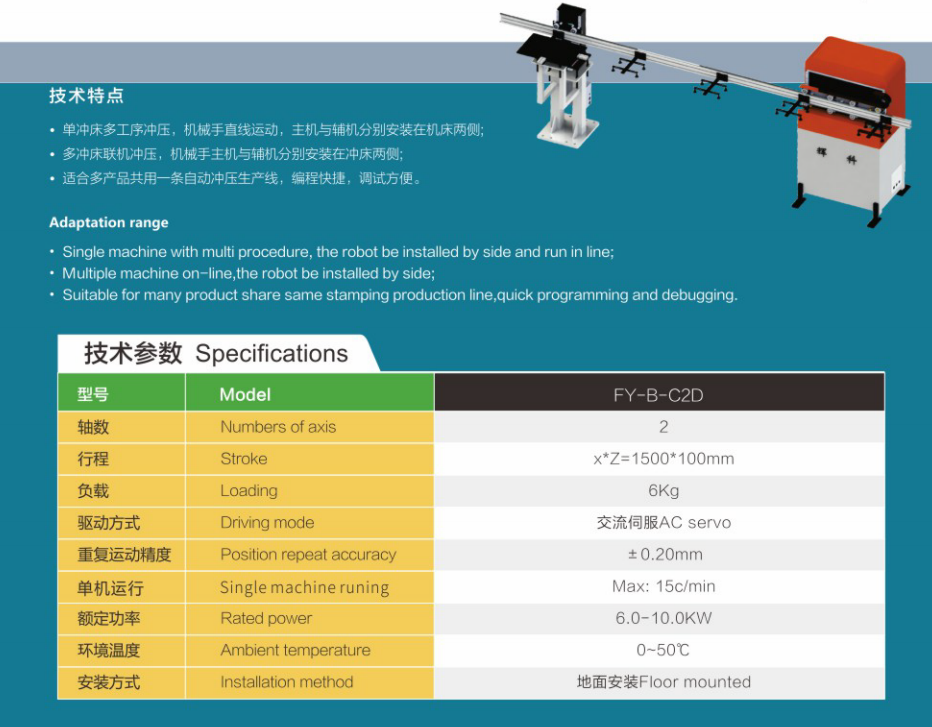

技术参数

项目FY-B-C2D
轴数2
行程X*Z=1500*100mm
负载6Kg
驱动方式交流伺服 AC servo
重复运动精度±0.20mm
单机运行Max: 15c/min
额定功率6.0-10.0KW
环境温度0~50℃
安装方式地面安装 Floor mounted

适用工艺

  • 单冲床多工序连续冲压的自动上料与取件
  • 两台及以上冲床联机的多工序自动冲压生产线
  • 多品种产品共用一条生产线的柔性自动冲压

说明

  • 机械手由主机、辅机、直线导轨与夹爪组成,可配套客户现有机床
  • 行程、负载与夹爪形式需依据工件尺寸、模具结构与冲床吨位确定,可提供成套方案设计
