锻压机械手

  • 产品名称: 三次元/二次元冲压机械手
  • 适合产品:
  • 适合机床:
  • 机床要求:
  • 适合工艺:
  • 机械手配置:
  • 生产效率:

询价

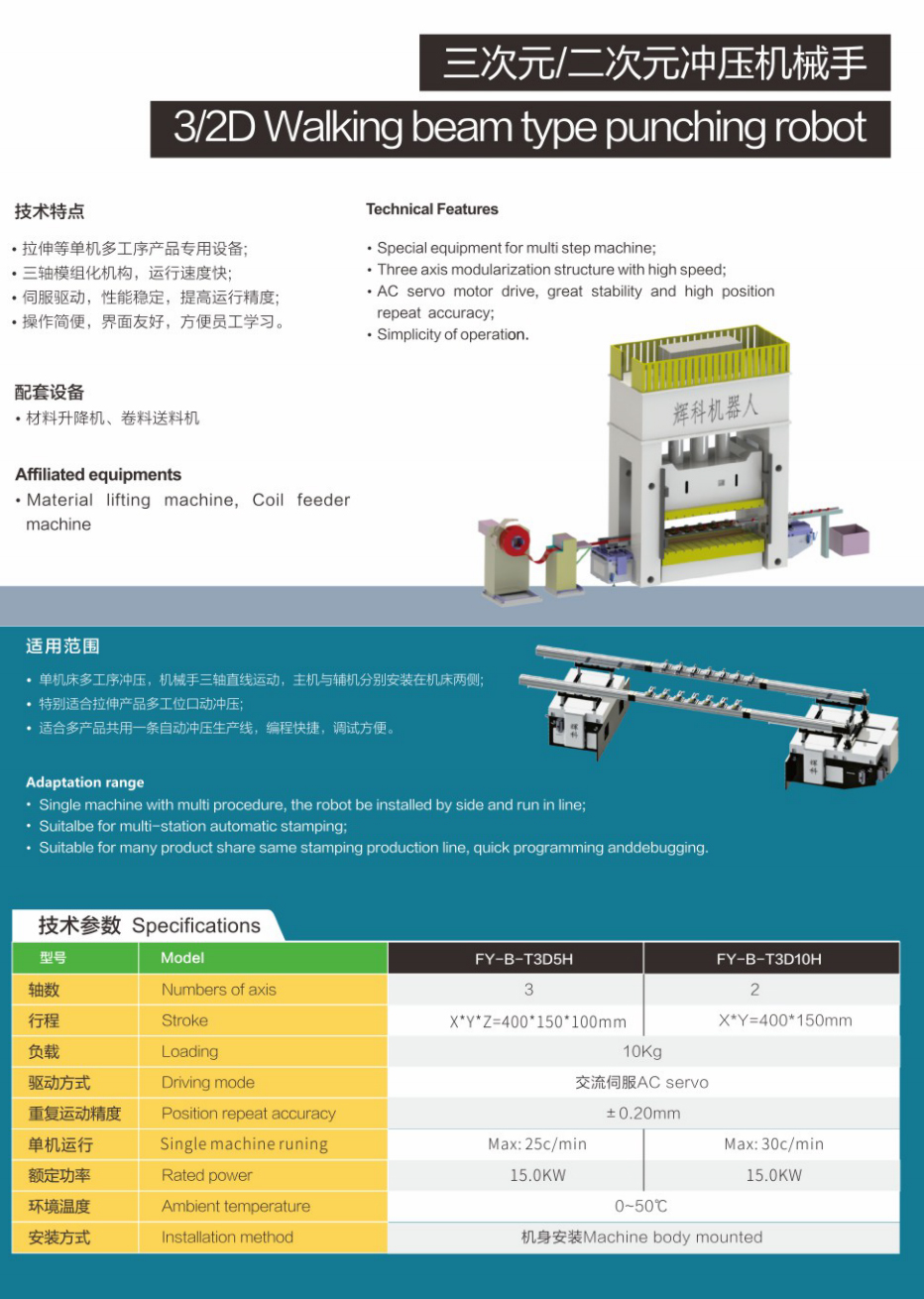

三次元/二次元冲压机械手3/2D Walking Beam Type Punching Robot
三次元二次元冲压机械手步进梁主机

步进梁冲压机械手

三轴直线运动,机身安装

冲压机械手配套卷料送料机

卷料送料机

开卷、校平与自动送料

冲压机械手配套出料输送线

出料输送线

冲件自动输出与收集

三次元二次元冲压机械手多工位连线
单机床多工序冲压(机械手三轴直线运动,主机与辅机分别安装在机床两侧)
拉伸产品多工位自动冲压(三轴模组化结构,运行速度快)
多产品共用一条自动冲压生产线(编程快捷,调试方便)

三次元/二次元冲压机械手多工位自动冲压连线

产品概述

三次元/二次元冲压机械手(3/2D Walking Beam Type Punching Robot)是拉伸等单机多工序产品的专用设备,采用三轴模组化结构与步进梁式直线运动,主机与辅机分别安装在机床两侧,在机床内多个工位之间完成自动取放与转序;可配套材料升降机、卷料送料机组成自动冲压单元。

技术特点

  • 拉伸等单机多工序产品专用设备
  • 三轴模组化结构,运行速度快
  • 交流伺服驱动,性能稳定,提高运行精度
  • 操作简便,界面友好,方便员工学习

配套设备

  • 材料升降机:卷料上料、换料自动化,降低人工搬运强度
  • 卷料送料机:与冲床节拍联动,实现开卷、送料与废料输出

技术参数

项目FY-B-T3D5HFY-B-T3D10H
轴数32
行程X*Y*Z=400*150*100mmX*Y=400*150mm
负载10Kg10Kg
驱动方式交流伺服 AC servo交流伺服 AC servo
重复运动精度±0.20mm±0.20mm
单机运行Max: 25c/minMax: 30c/min
额定功率15.0KW15.0KW
环境温度0~50℃0~50℃
安装方式机身安装 Machine body mounted机身安装 Machine body mounted

适用范围

  • 单机床多工序冲压,机械手三轴直线运动,主机与辅机分别安装在机床两侧
  • 特别适合拉伸产品多工位自动冲压
  • 适合多产品共用一条自动冲压生产线,编程快捷,调试方便

说明

  • 机械手采用机身安装方式,直接固定在冲床机身上,与模具工位对位
  • 轴数、行程与负载可按工件与模具工位布置确定,可提供自动化单元成套方案
