锻压机械手

  • 产品名称: 三轴摆臂机器人
  • 适合产品:
  • 适合机床:
  • 机床要求:
  • 适合工艺:
  • 机械手配置:
  • 生产效率:

询价

三轴摆臂机器人3 Axis Swing Robot
三轴摆臂机器人摆臂回转机构

摆臂回转机构

三轴联动,运动灵活

三轴摆臂机器人伸缩臂与夹爪

伸缩臂与夹爪

圆形产品取放、转序

三轴摆臂机器人机身与底座

机身与底座

地面安装,占地小

三轴摆臂机器人整机
圆形产品自动化生产(三轴机构,运动灵活,适合圆形产品)
锻压、冲压、冷挤压上下料(伺服驱动,性能稳定,运行精度高)
搬运与码垛(最大工作半径 R1400~R1800mm,负载 5~100Kg)

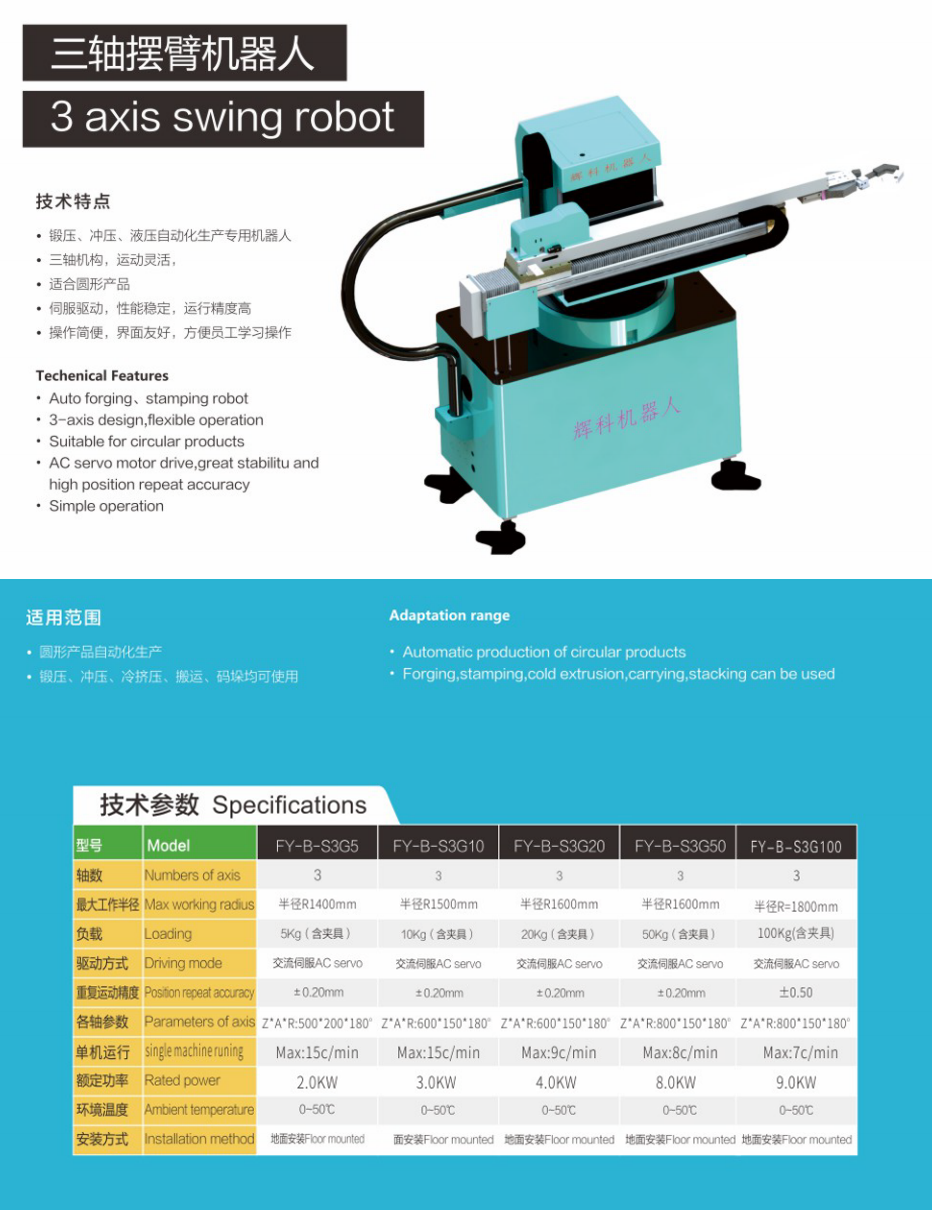

三轴摆臂机器人(FY-B-S3G 系列)整机与适用范围

产品概述

三轴摆臂机器人(3 Axis Swing Robot)是锻压、冲压、液压自动化生产专用机器人,采用三轴摆臂机构,运动灵活,适合圆形产品的自动上下料与工序间转序;配合伺服驱动与专用夹爪,可完成锻压、冲压、冷挤压、搬运、码垛等作业。

技术特点

  • 锻压、冲压、液压自动化生产专用机器人
  • 三轴机构,运动灵活
  • 适合圆形产品
  • 交流伺服驱动,性能稳定,运行精度高
  • 操作简便,界面友好,方便员工学习操作

技术参数

项目FY-B-S3G5FY-B-S3G10FY-B-S3G20FY-B-S3G50FY-B-S3G100
轴数33333
最大工作半径半径 R1400mm半径 R1500mm半径 R1600mm半径 R1600mm半径 R1800mm
负载5Kg(含夹具)10Kg(含夹具)20Kg(含夹具)50Kg(含夹具)100Kg(含夹具)
驱动方式交流伺服交流伺服交流伺服交流伺服交流伺服
重复运动精度±0.20mm±0.20mm±0.20mm±0.20mm±0.50mm
各轴参数Z*A*R=500*200*180°Z*A*R=500*150*180°Z*A*R=600*150*180°Z*A*R=800*150*180°Z*A*R=800*150*180°
单机运行Max: 15c/minMax: 15c/minMax: 9c/minMax: 8c/minMax: 7c/min
额定功率2.0KW3.0KW4.0KW8.0KW9.0KW
环境温度0~50℃0~50℃0~50℃0~50℃0~50℃
安装方式地面安装地面安装地面安装地面安装地面安装

适用范围

  • 圆形产品自动化生产
  • 锻压、冲压、冷挤压、搬运、码垛均可使用

说明

  • 机械手采用地面安装方式,可按机床布局调整安装位置与工作半径
  • 工作半径、负载与夹爪形式需依据工件规格与工艺节拍确定,可提供成套方案设计
